一、 外径主动测量仪

普通定径量仪	变径量仪

主动测量是指在磨削加工过程中，始终测量着工件的尺寸变化，并将其尺寸变化量随时传递给控制仪，再由控制仪发出信号(如粗磨、精磨、光磨、到尺寸等信号)控制机床的动作。由于它能使操作人员无需停机就能测量工件，减少了劳动强度，提高了生产效率，降低了废品率，同时加工出的工件尺寸一致性较高，特别适应于在大批量流水线作业中使用，如汽车零部件、轴承零件的加工等

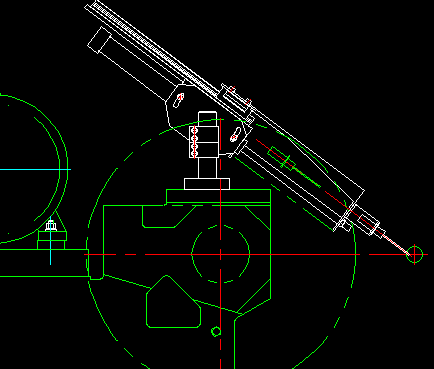

二、端面定位仪

安装在砂轮架上，通过气缸带动端面量仪伸缩，旋转支架角度可调整量仪测量位置，应对不同直径的工件。

端面定位仪适用于工件中心孔存在一定范围的偏差，自动补偿轴向偏差，提高加工效率

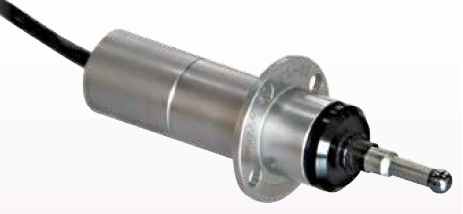

三、 端面量仪

定位时间短。固定于工作台上，通过油缸带动量仪前后运动，通过调整测杆角度应对不同尺寸工件要求。一般是多个进行组合，可以控制工件端面位置距离。
